□超高輝度LCDのデジタルサイネージ応用例
| TAXI Digital Sinage |
|
Walking Signage |
|
屋外でのデジタルサイネージ機器（電子看板・ショーウィンドウ液晶）には
高輝度液晶ディスプレーを推奨いたします。LEDバックライトモデルで1000カンデラ以上の製品があります |
|
|
Outdoor Display
Digital Signage Solutions
21.5inch〜60inch LargeSize

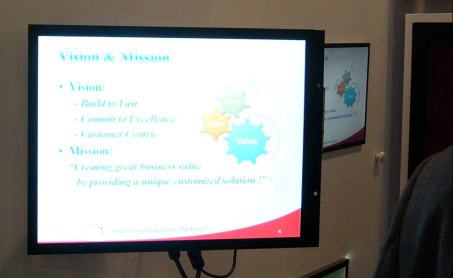

15インチLCD
XGA LEDバックライト
1600カンデラモデル
1600cd/m2の超高輝度パネルで

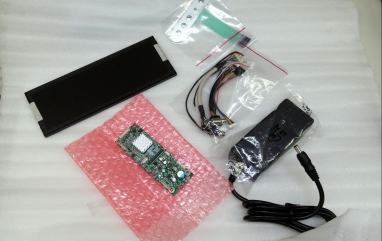

消費電力はLEDドライブボードを
含めても18W強ですみます |
|
|
|
コンシューマ向け液晶モニターと高輝度液晶モニターの比較
（19・15・12.1インチモデル1000〜1600カンデラLEDバックライト） |
|
□屋外電子看板・ショーウィンドー用途高輝度液晶パネル ラインナップ
サイズ 6.4、7、8.4、12.1W、13.3W、15、17、18.5、22W、32W、37W 42W、52W
解像度 VGA〜XGA〜SXGA〜WXGA・WUXGA
輝度 800cd/m2〜1600cd/m2 オープンフレームタイプ・クローズドフレームタイプ |
Specifications 8.4インチ〜32インチスペック→
|
DLH0835 |
DLH1095 |
DLH1267 |
SLD1568 |
DLH1815 |
Description
(LED Backlight) |
8.4TFT |
10.4TFT |
12.1TFT |
15TFT |
18.5TFT |
| DisplayArea(W×H)mm |
170×127.8 |
210.4×157.8 |
261.1×163.2 |
304.1×228 |
409.8×230.4 |
| Brightness |
1000cd/m2 |
1000cd/m2 |
1400cd/m2 |
1600cd/m2 |
1000cd/m2 |
| Resolution |
800×600(SVGA) |
1024×768(XGA) |
1280×800(WXGA) |
1024×768(XGA) |
1366×768(WXGA) |
| ContrastRatio |
600:1 |
600:1 |
600:1 |
700:1 |
1000:1 |
|
| 12.1インチ XGA 1000cd/m2 LEDバックライトSpecifications |
|
|
| 15インチ XGA 1600cd/m2 LEDバックライト(SLD1568) |
|
|
| 32インチ WXGA TFT LCD 500/1000cd/m2 Specifications |
|
|
| 32インチ上部2/3のエリアLCD スーパーワイド Specifications |
|
|
|
 |
 |
|
|
Main Features
・High Resolution TFT LCD Display
・Brightness 500/1000/2000nits
・Ethernet 10/100 mbps or wireless 802.11.
・1080P HD Quality
・Low Power Consumption LED Backlight |
Application
飲食店店舗・リテール・ホテル・空港・テレビ局・シネマ・
ショピングモール・公共施設・行政機関・金融機関 etc, |
Specifications
デジタルサイネージ（メディアプレーヤ付き） 21.5インチ〜60インチspec

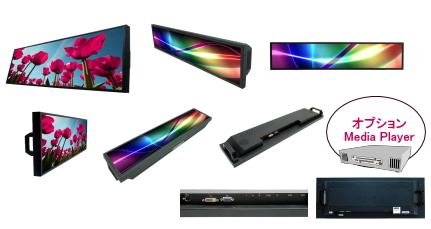

スーパースリム液晶モニター15インチ〜38インチ →
|
|
カタログの記号の説明
DLF:LCDパネル＋LEDドライブボード DLH:DLF＋ADボード
SLD:標準モデルのハウジング付き SLO:オープンフレーム
SLA:メディアプレイヤー搭載モデル NPD:マリーン向けモデル |
|
|
|
 |
|
|
SLA2115 |
SLA2415 |
SLA3245 |
SLA4225 |
SLA5220 |
Description
(LED Backlight) |
21.5TFT |
24TFT |
31.5TFT |
42TFT |
52TFT |
| DisplayArea(W×H)mm |
476.64×268.11 |
531.4×298.9 |
697.65×392.26 |
930.24×523.26 |
1152×648 |
| Brightness |
1000cd/m2 |
1000cd/m2 |
1000cd/m2 |
1000cd/m2 |
2000cd/m2 |
| Resolution |
1920×1080(FullHD) |
1920×1080 |
1366×768 |
1920×1080 |
1920×1080 |
| ContrastRatio |
1000:1 |
1000:1 |
2500:1 |
1400:1 |
2000:1 |
|
|
 |
|
|
|
|

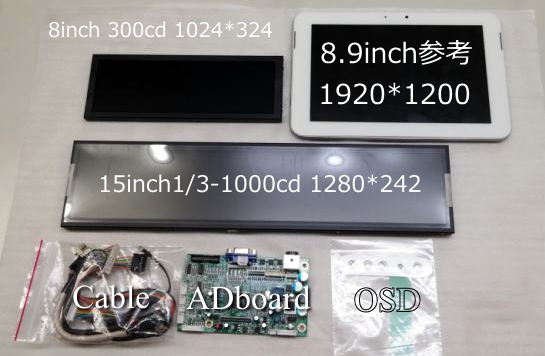

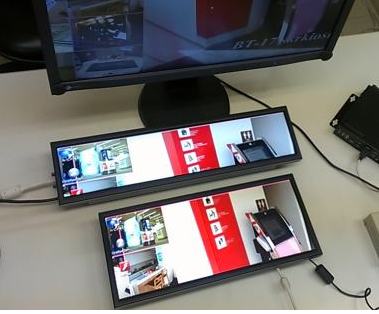

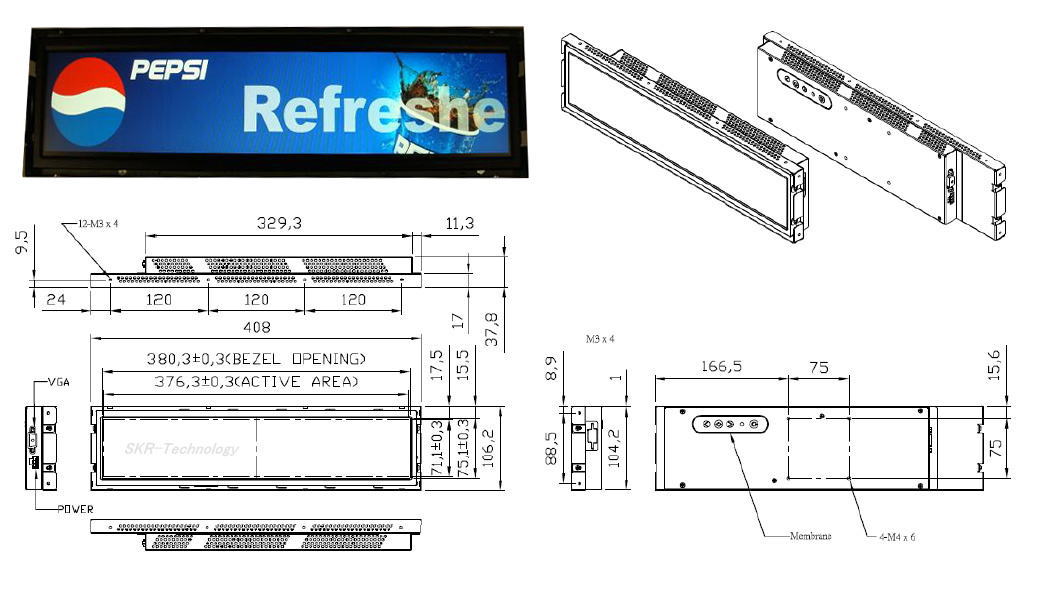

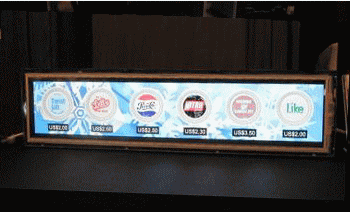

□19.1inch液晶モニターの上1/3の
エリアのパネル 対角15.3inch
スーパーワイドLCD |

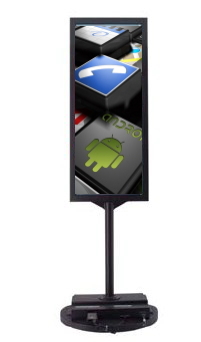

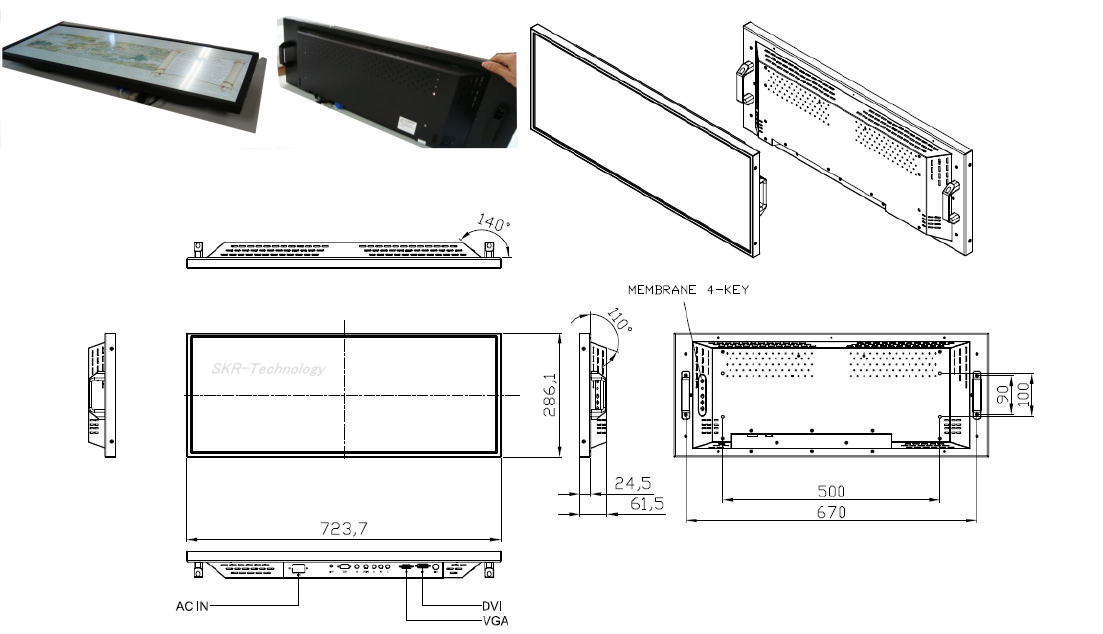

□32inch液晶モニターの上2/3の
エリアのパネル 対角29.3inch
スーパーワイドLCD |
□42inch液晶モニターの上1/2の
エリアのパネル 対角38inch
スーパーワイドLCD |
| LCDエリア：376.32×100.3mm |
697.68×245.163mm |
930.25×271.04mm |
| 解像度：1280×336 |
1366×480 |
1366×398(WXGA) |
| 寸法：396(W)×124.9(H)×17.5(D)mm |
760(W)×302.4(H)×43(D)mm |
983(W)×324(H)×47.3(D)mm |
| 重量：4.49kg |
重量：6.7kg |
|

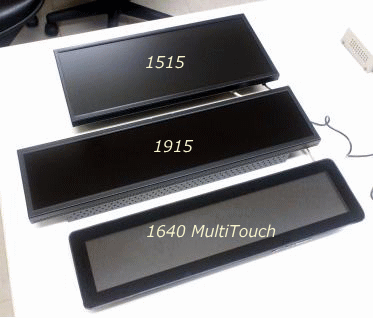

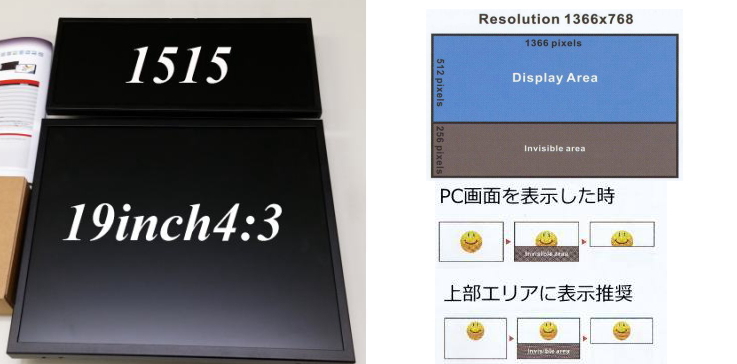

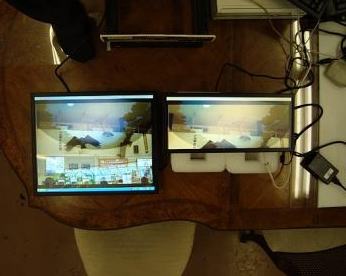

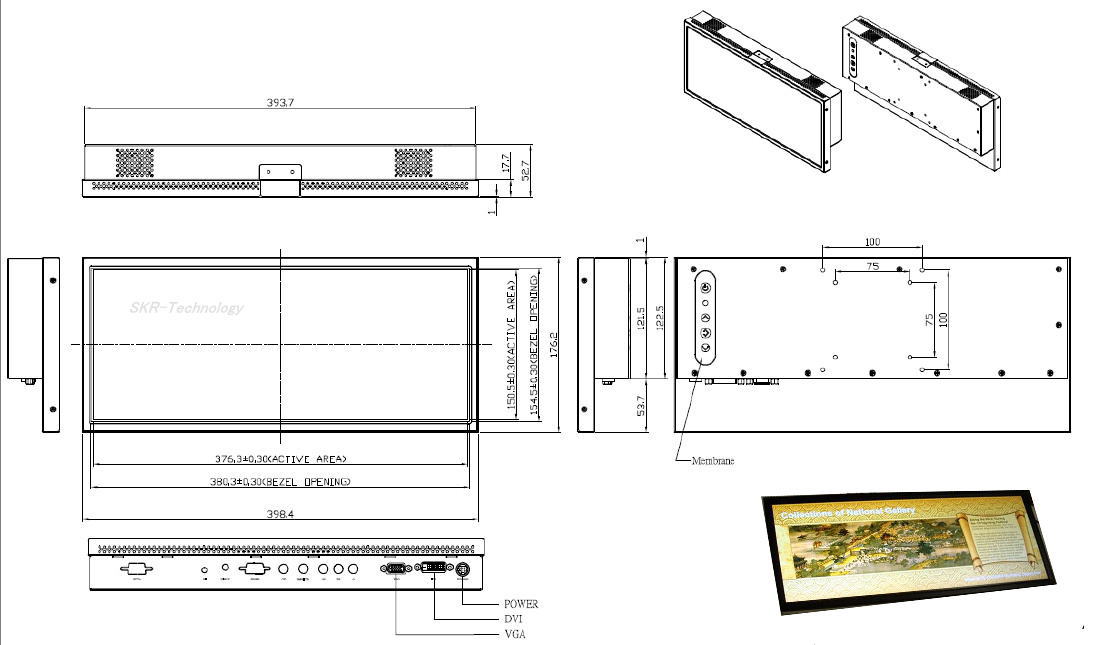

| 15.3inch(1505)スペック・図面 15.9inch（1515、19インチの半分サイズ）スペック・図面 29.3inch（2925）スペック・図面 |
| 15.3inch(1505)液晶パネル動画 29.3inch（2925）液晶パネル動画 長方形液晶パネルスライドショーはこちら |
|
|
|

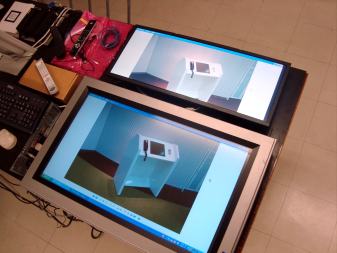

32inch液晶モニターの上2/3 下32inchLCD |
 |
|
|
 |
|
|
 |
|
|
|
|
 |

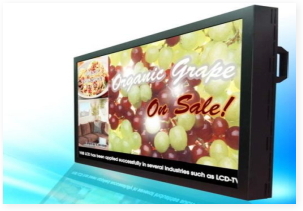

屋外（全天候型）仕様液晶ディスプレイ
| 液晶サイズ |
輝度Brightness(cd/m2)屋外（80K lux) |
解像度Resolution |
| 32インチ |
1400 |
1366×768 |
| 46インチ |
1400 |
1920×1080 |
| 52インチ |
2000 |
1920×1080 |
共通仕様 ■アナログRGB及びDVI入力
■オープンフレーム（全天候シャーシタイプ)
■AC100V IN SMPS内蔵 |
光学特性 改良LCD
反射による高輝度化
反射防止処理
低消費電力と高発熱
によるリスク回避 |
 |
|
|
|
46インチ タッチパネル式デジタルサイネージ
| 屋外でもくっきり見える高輝度1500cd/m2液晶(LCD)ディスプレイ搭載 |
タッチパネルは屋外対応、防摘仕様
（特殊静電容量方式） |
| 温度センサーによる自動ファンコントロールで長時間の安定運用を実現 |
| 液晶LCD |
| LCDサイズ |
46inchワイド HDモデル |
| 表示エリア |
1018(H)×572（V） |
| 表示能力 |
HD 1366×768 1670万色以上 |
| 輝度 |
1500cd/m2 |
| コントラスト |
3000:1 |
| 筐体部 |
| 構造 |
SECC(亜鉛メッキ鋼板）
アクリル焼付塗装（耐候性） |
| 放熱対策 |
内部還流、強制排気ファン
温度センサーによる独立制御 |
| 電源部 |
AC100V入力、接地極付又はD種接地 |
| サイズ |
横タイプ1260(W)×1800(h)×750(d)
縦タイプ1067(W)×1904(h)×843(d) |
|
 |
 |
|
 |
 |
